200L钢桶成型设备之——翻边涨筋一体机

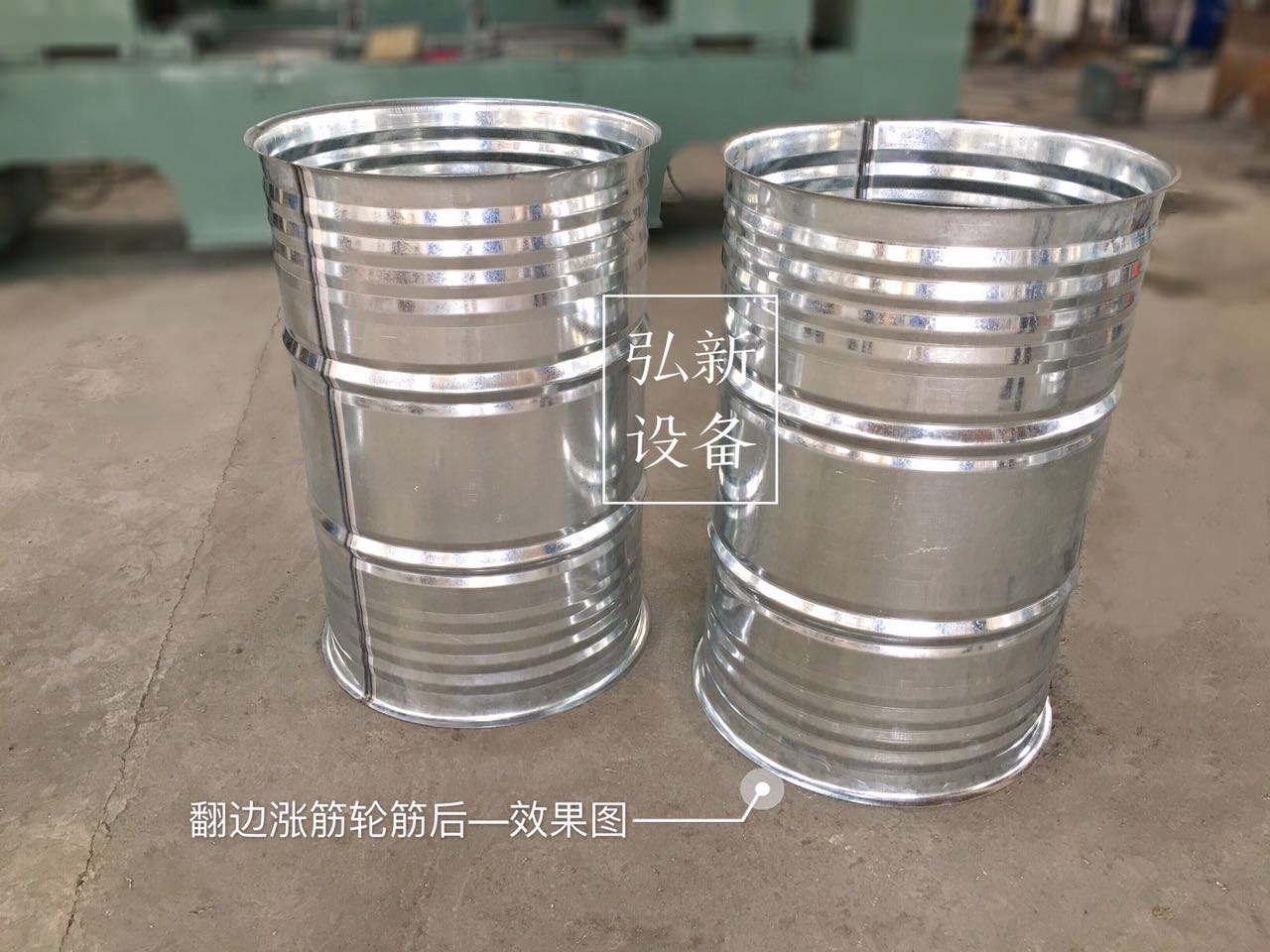

    200L钢桶翻边涨筋一体机是一种将大桶桶身翻边与涨筋二道工序合并为一次成型的大桶设备。它集翻边、涨筋两种功能为一身，具有制桶效率高、结构管理可靠、省时、省电、自动化程度高的特点。且操作简单，使用维修方便。

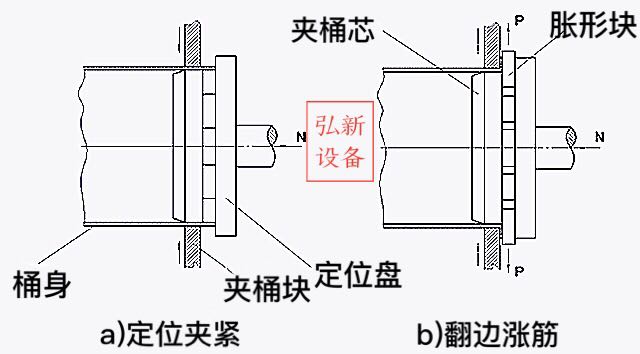

翻边涨筋机工艺方法示意图

    翻边机主要由定位盘、夹桶芯、胀形块等组成工作部分。其工作过程如下：

    （1）如图a，将桶身置于翻边机内，两边定位盘向中间移动，将夹紧芯及胀形块推入桶内，当两端桶边与定位盘顶紧时，定位盘停止移动。此时夹桶块沿桶径向中心移动将桶身夹紧于夹桶芯与夹桶块中间。

    （2）如图b，胀形块沿径向向外胀开，迫使桶边向外翻出。胀形块胀到最高点，翻边已基本完成，然后胀形块缩回，夹桶块松开，定位盘向两边移动退出桶身，翻好边的桶身由下部拨桶装置拨出。

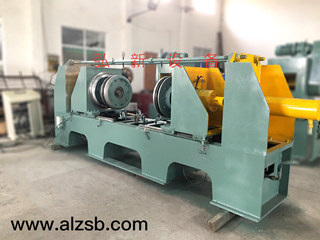

翻边涨筋一体机效率高，质量好，但设备较为复杂，体积也较大。目前此翻边涨形多采用液压传动的方式，机构较小，工作平稳，力量较大，效果极好。
